سیستم ارتینگ

جرم اصلی زمین می تواند بعنوان یک مرجع ثابت و غیرقابل تغییر پتانسیل (صفر) مورد استفاده قرارگیرد. این نقطه صفربرای تمامی سیستم هایی که به نوعی به زمین نیاز دارند ، بکار گرفته می شود. در عمل ، تمامی اجزا و بدنه های هادی تجهیزات الکتریکی به طور مستقیم به این مرجع پتانسیل (زمین) متصل می شوند.

در هنگام بروز یک اتصال کوتاه ناخواسته با بدنه تجهیزات الکتریکی ، قطعات فلزی که دارای اتصال به زمین نیستند ، درهمان پتانسیل فاز قرار می گیرند و انسانی که با آنها درتماس است ، ممکن است یک اختلاف پتانسیل خطرناک را برداشت نموده و آسیب ببیند.

اساس زمین کردن

زمین کردن به دو علت انجام می گیرد ، کارکرد و رفتار صحیح سیستم های الکتریکی به بیان دیگر حفاظت از تجهیزات (زمین الکتریکی ) و دیگری حفاظت اشخاصی که به نوعی با تجهیزات در تماس هستند ( زمین حفاظتی ).

سیستم ارتینگ

کاربردهای سیستم اتصال زمین

  • حفاظت انسانها و تجهیزات (Protection & Safety)

  • عملکرد صحیح سیستم تغذیه الکتریکی (Functional & Operational) .

  • انتقال جریانهای لحظه ای ناشی از تخلیه الکترواستاتیک و حوادث جوی (EMP,ESD)

  • حفاظت و عملکرد مناسب تجهیزات مخابراتی و دیتا (EMC)

اگر نیاز به راهنمایی بیشتر دارید می توانید برای کسب اطلاعات و خرید محصولات با متخصصین مجرب ما تماس حاصل فرمایید.

88347521

کاربرد سیستم زمین در تاسیسات تغذیه 1KV > (مطابق با استانداردهای VDE0141 , EN50179)

- تاسیسات و اجزای فلزی سیستم های HV و MV که جزئی از مدار الکتریکی نبوده اما درهنگام اتصالیها حامل جریان الکتریکی می شوند (بطور مثال اجزاء فلزی و بدنه ژنراتورها ، ترانسفورمرها ، خازن ها و تابلوها) می بایست به سیستم زمین سایت متصل گردند.

- قطعات و هادیهای فلزی که ممکن است در حین اتصالیهای سیستم تغذیه ، مسیر عبور جریان الکتریکی شوند (مانند سینی ها و نردبانهای کابل ، لوله ها و داکتهای فلزی ، استراکچر ساختمان و ... ) نیز می بایست به سیستم زمین متصل شوند.

برخی از کاربریهای سیستم ارتینگ به شرح زیر است :

  • سیستم ارتینگ ساختمان ها

  • سیستم ارتینگ دکل مخابراتی

  • سیستم ارتینگ آپارتمان

  • سیستم ارتینگ برج نوری

  • سیستم ارتینگ نیروگاه خورشیدی

  • سیستم ارتینگ دکل مخابراتی

  • سیستم ارتینگ دکل مهاری

  • سیستم ارتینگ دوربین مداربسته

  • سیستم ارتینگ سوله

  • سیستم ارتینگ مخازن سوخت

  • سیستم ارتینگ مخازن نفت

  • سیستم ارتینگ تاور کرین

  • سیستم ارتینگ ایستگاه مترو

  • سیستم ارتینگ تجهیزات هوانوردی

  • سیستم ارتینگ تجهیزات هواشناسی

  • سیستم ارتینگ استادیومهای ورزشی و زمین گلف

  • سیستم ارتینگ انبارهای روباز

مشاهده محصولات مختلف سیستم ارتینگ

انواع الکترود شبکه زمین:

الکترودهای شبکه زمین به دو دسته الکترودهای طبیعی و الکترودهای مصنوعی تقسیم بندی می شوند.

انواع الکترودهای طبیعی

  • غلاف هادی کابلها

  • اجزای فلزی سازه ها

  • آرماتورهای سازه

  • لوله کشی تاسیسات

  • هرگونه تاسیسات زیر زمینی فلزی که در تماس با زمین بوده و مانعی برای استفاده از آن بعنوان الکترود زمین وجو نداشته باشد

انواع الکترودهای مصنوعی

  • هادیهای عمقی(میله،لوله،صفحه و ...)

  • هادیهای افقی(سیم مسی،مش،آرماتورهای پی و...)

انواع آرایش الکترود زمین

الکترودهای شبکه زمین می توانند بصورت عمقی و یا سطحی و یا ترکیبی از هر دو بر اساس اصل هم پتانسل سازی اجرا گردد.

آرایش نوع A

سیستم پایانه زمین نوع A برای ساختمانهای کوچک و کم اهمیت (خانه های مسکونی) و یا سازه های موجود که امکان اجرای نوع دیگری را ندارند و یا برای سیستم حفاظتی (LPS) باا استفاده از میله و یا سیم های کشیده کاربرد دارند .

آریش نوع B

سیستم پایانه زمین نوع B برای ساختمان های که در سیستم حفاظتی آنها از هادی های شبکه بندی شده و تعداد زیادی هادی پایین برنده جریان صاعقه استفاده شده است ، بسیار مناسب است .

مشخصات الکترود شبکه زمین

  • شبکه الکترودهای زمین می بایست در نقاط مناسب سایت و بگونه ای نصب شوند که اختلاف پتانسیل گام ، به حداقل برسد.

  • عمق دفن الکترودها و نوع آنها بگونه ای باشند که از شرایط یخ زدگی ، خشکی و خوردگی مصون باشند و در طول زمان عمر خود ، مقدار مقاومت نسبتاً یکنواخت و پایدار داشته باشند.

  • الکترودهای عمقی نیز برای متفرق کردن جریانهای DC و یا فرکانس برق شهر در صورتی که با افزایش عمق ، هدایت الکتریکی خاک بالارود ، مناسب می باشند.

  • در صورتیکه از آرماتورهای داخل فونداسیون بعنوان الکترود زمین استفاده می شود ، می بایست اتصالات از نظر الکتریکی و مکانیکی کاملاً مناسب باشند.

اگر نیاز به راهنمایی بیشتر دارید می توانید برای کسب اطلاعات و خرید محصولات با متخصصین مجرب ما تماس حاصل فرمایید.

88347521

شبکه زمین براساس ارتینگ فونداسیون – (استاندارد IEC62305)

بهترین راه برای اجرای شبکه زمین گسترده و مناسب به منظور حفاظت سازه ها (از نقطه نظر EMC) ، با توجه به حضور انسانها و تجهیزات حساس ، ارت فونداسیون می باشد . بدین منظور لازم است از ابتدای شروع مراحل عملیات ساختمانی و قبل از اجرای فونداسیون سازه ها تمهیدات لازم در این مورد اندیشیده شود .

شبکه آرماتورهای وسیع و بهم پیوسته فونداسیون ساختمان ، این امکان را پدیده آورده که با استفاده از آرماتورهای اضافی کمکی و اتصال آنها به آرماتورهای موجود ، حتی الامکان شبکه هم بند مناسب جهت حذف میدانهای القایی و جریانهای شوک و انتقال آن با کمترین امپدانس به جرم کلی زمین ، در کف ساختمان ایجاد شود .

بدین منظور باید با چیدمان صحیح مفتول ها و هادیهای کمکی در بالای شبکه زیرین آرماتورهای پی و اتصال به بخشی از آرماتورها توسط کلمپ و یا جوشکاری ، بیشترین حجم پیوستگی را بین آرماتورها بوجود آورد . ابعاد مش کمکی و فواصل همبندی آن با قطعات فلزی سازه ، نوع و مقاطع هادی ها می بایست براساس حداقل های استاندارد ، مورد توجه قرار گیرد .

در محلهای مناسب ترمینالهای ارت جهت توزیع ارت در فضاهای داخلی و خارجی و اجرای هم پتانسیل سازی پیش بینی می شوند

شرکتهای تامین‌کننده و برندهای مختلف ارتینگ:

قالبا اقلام سیستم ارتینگ در داخل کشو تولید و ساخته می شود.

تجهیزات و لوازم ارتینگ :

لوازم مورد نیاز برای اجرای سیستم ارتینگ به شرح زیر می باشد.

انواع میله ارت موجود در شرکت اسپاک :

  • میله ارت مغزفولاد روکش مس

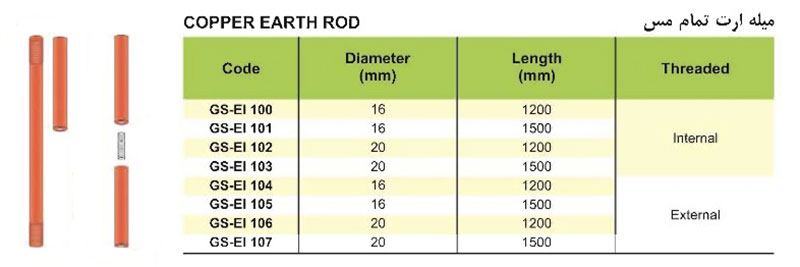

  • میله ارت تمام مس
  • میله ارت استنلس استیل

میله ارت

میله های ارت تامینی توسط شرکت اسپاک در کارخانه Axis هند ساخته می شود. ضخامت مس که بوسیله الکترولیز روی مغز فولادی میله ایجاد می شود، 256 میکرون است. هسته میله از فولاد SAE 1010/1020 انتخاب شده که در مقابل ضربه و چکش خواری، مقاومت مکانیکی کافی را داشته باشد. میله های ارت Axis دارای تایید استاندارد UL467 بوده و در مقایسه با میله های ارت موجود در بازار، دارای استقامت مکانیکی بهتر، طول عمر بسیار بالاتر و هدایت تعریف شده استاندارد می باشد.

انواع کلمپ

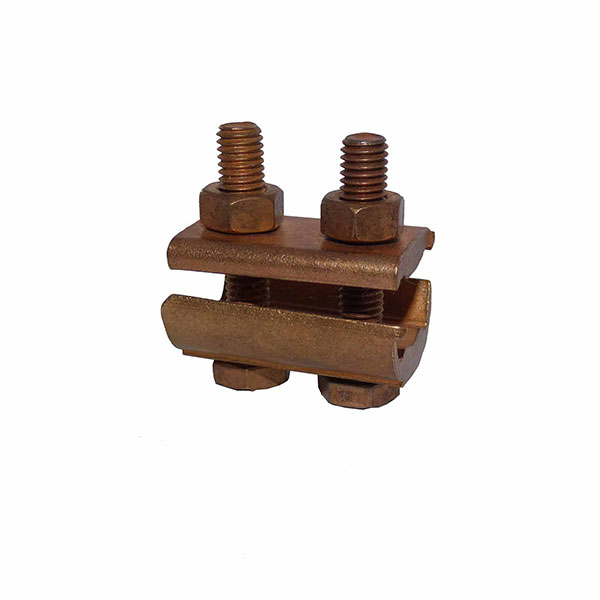

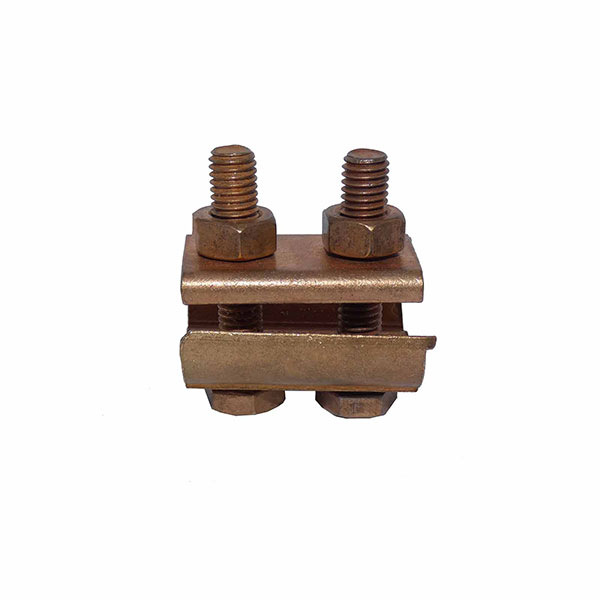

کلمپ دوشیاره ، دو پیچه

یک نوع کلمپ برنجی جهت اتصال سیمهای ارت تا مقطع 120 mm2 به یکدیگر

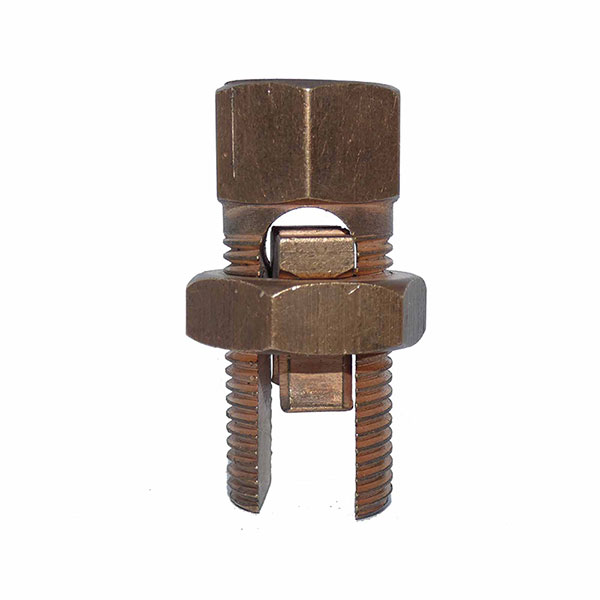

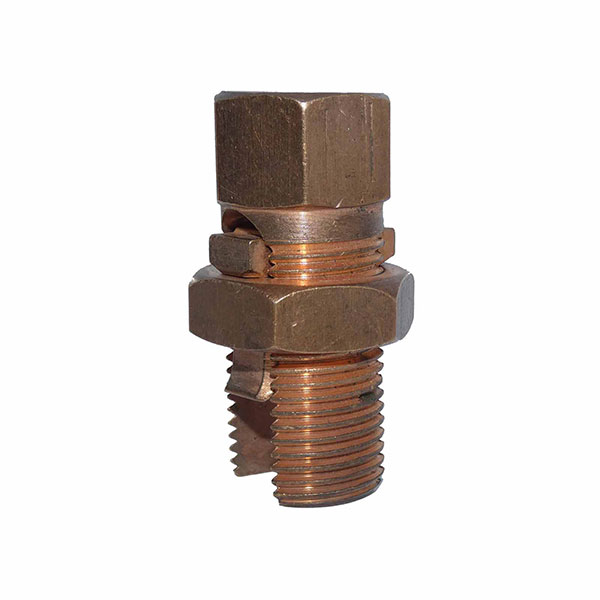

اسپلیت بولت

یک نوع کلمپ برنجی جهت اتصال سیمهای ارت تا مقطع 120 mm2 به یکدیگر

استوانه جوشی

قطعه‌ای جهت جوشکاری به سازه‌های فلزی جهت اتصال سیستم ارت به سازه فلزی

کلمپ چشمی

یک نوع کلمپ برنجی جهت اتصال سیم به میله ارت

رول بولت

رول بولت Roll Bolt گونه ای از اتصال پیچ و مهره ای است که برای اولین بار توسط شرکت هیلتی معرفی شد. رول بولت ها از یک پیچ سر مخروطی ، یک استوانه فلزی چاکدار، یک مهره و یک واشر تشکیل شده اند. مبنای کار رول بولت ها افزایش حجم اتصال است یعنی چیزی شبیه به اتصال پیچ و رولپلاک در سطوح دیوار ها. از رول بولت ها برای اتصال صفحه های فلزی بر روی سطوح بتنی، سنگی و … در سازه ها و ساختمان سازی استفاده میشود.

نوار آب بندی

نوعی نوار چسب قیری جهت آب‌ بندی اتصالت سیستم ارت

اتصال ایکس

یک نوع کلمپ برنجی جهت اتصال سیم تا مقطع 70 mm2 به تسمه تا سایز 30x3 mm به صورت دو ، سه و چهارراهه

کلمپ اتصال هادی به ارماتور

یک نوع کلمپ برنجی جهت اتصال سیم ارت با آرماتور در سایزهای مختلف

کلمپ اتصال تسمه به سیم

یک نوع کلمپ ویژه اتصال سیم به تسمه جهت انشعاب ( قابل استفاده در اجرای سیستم ارت Data center ها )

کلمپ اتصال آرماتورها به یکدیگر و سیم و تسمه به آرماتور

کلمپ کرپی فولادی برای آرماتور

کلمپ اتصال آرماتورها به یکدیگر و سیم و تسمه به آرماتور

کلمپ کرپی فولادی برای آرماتور

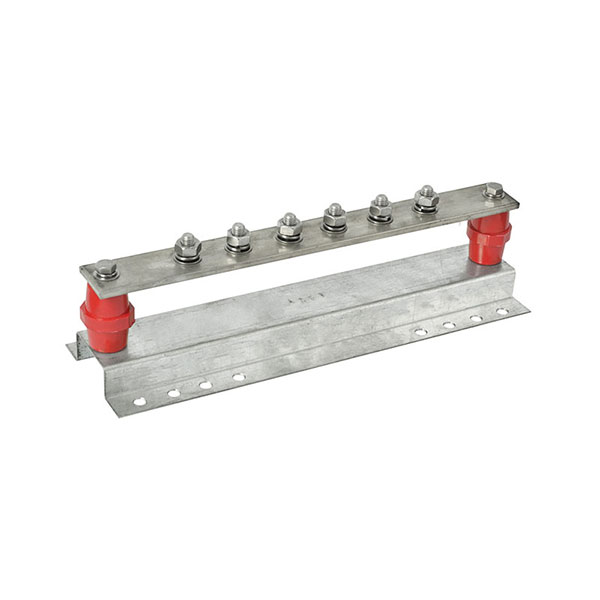

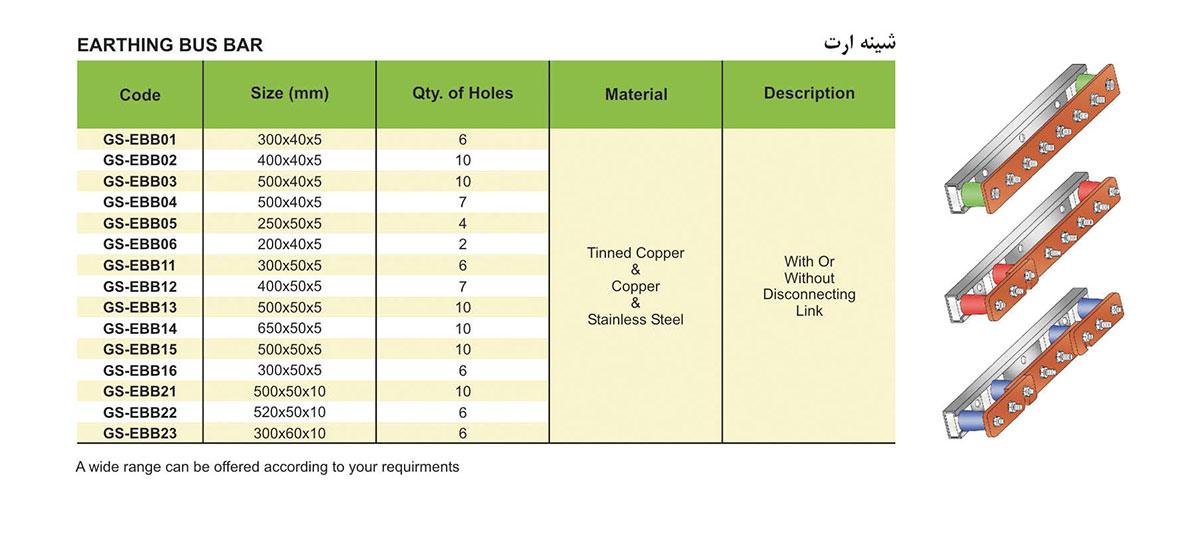

شینه ارت

تمام ژنراتور‌ها، ترانسفورماتور‌ها، سیم‌ها و کابل‌های یک نیروگاه یا تبدیل گاه که ولتاژ برابری دارند با یک شمش یا یک رسانا به نام شینه یا باس‌بار (Busbar) در هر فاز بهم متصل می‌شوند. در شینه تمام انرژی ژنراتورها، ترانسفورماتورها یا هر دو بهم می‌پیوندند و از آنجا بطور مستقیم با همان ولتاژ یا به کمک ترانسفورماتور افزاینده یا کاهنده با ولتاژ دیگر به مصرف‌کننده‌ها یا شینه‌های دیگر هدایت می‌گردند. ازاین‌رو می‌توان گفت که شینه وسیله جمع و پخش انرژی در آن واحد است

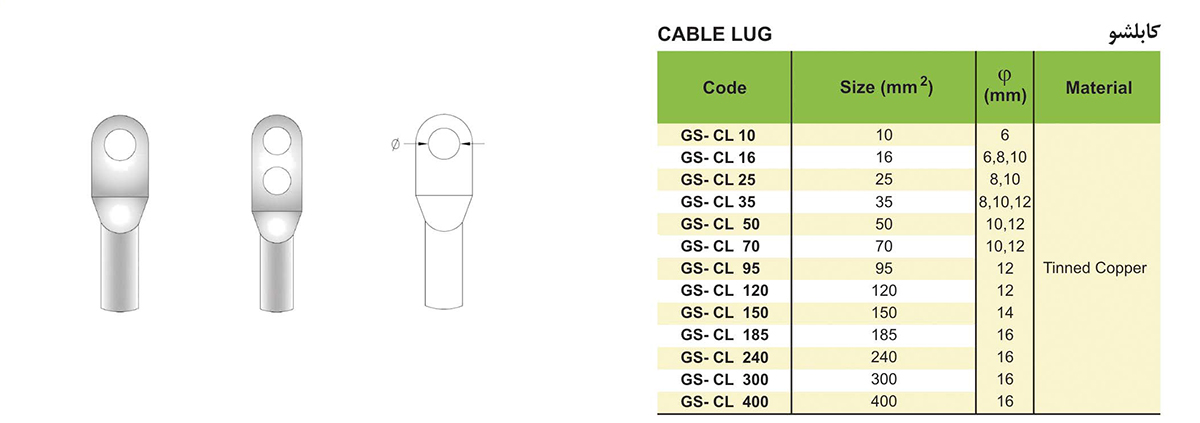

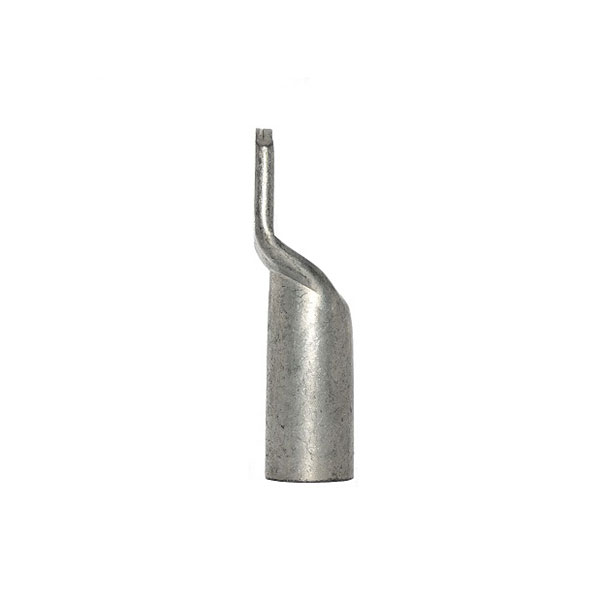

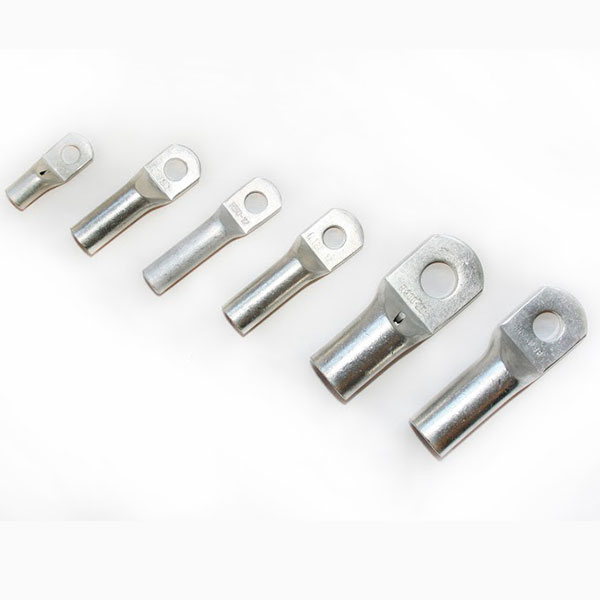

کابلشو

از کابلشو به منظور اتصال هادی کابل به شینه و سایر محل‌های اتصال موردنیاز استفاده می شود. جنس کابلشو برای هادی‌های مسی، مس قلع اندود و برای کابل‌های آلومینیومی از آلومینیوم می باشد . همچنین برای اتصال کابل های آلومینیومی به شینه مسی از کابلشوی بیمتال استفاده می شود .

ارت پلیت

قطعه ای برنجی ( استنلس استیل ) قابل استفاده در اجرای سیستم ارت فونداسیون جهت اتصال به آرماتورها و ایجاد نقطه ای در خارج بتن جهت انشعاب گیری ارت

C-CLAMP

سی کلمپ ساخته شده از الیاژ مسی که جهت اتصال دو عدد کابل به صورت موازی یا انشعاب گرفتن از کابل یا سیم مسی گراند

اگر نیاز به راهنمایی بیشتر دارید می توانید برای کسب اطلاعات و خرید محصولات با متخصصین مجرب ما تماس حاصل فرمایید.

88347521

عملیات الومینوترمیک یا جوشکاری انفجاری

اقلام مربوط به جوشکاری انفجاری

  • قالب گرافیتی

  • پودر جوش

  • کیت تمیز کاری شامل فرچه سیمی ، دستکش ، عینک

  • کاردک تمیز کاری

  • فندک

  • دستگیره نگهدارنده

کاتالوگ جوشکاری انفجاری

دانلود کاتالوگ

قالب گرافیتی

یکی از ارکان اصلی جوش های آلومینوترمیک است . قالب خوب قالبی است که شکل از پیش طراحی شده جوش را به خوبی تحویل دهد . اجازه فرار مذاب را ندهد به سادگی بعد از جوش باز شود و حداقل 50 جوش را به خوبی تحمل کند . شناسه هر قالب روی یک پلاک فلزی حک شده که روی بدنه قالب نصب نصب گردیده است .

پودرجوش

معمولا مخلوطی از اکسید مس و آلومینیوم میباشد که در کپسولهای مقوایی بر حسب نوع و وزن بسته بندی می شوند هر کپسول حاوی مقدار مشخصی پودر جوش و مقدار کافی چاشنی انفجاری در ته کپسول می باشد.

کپسولها به همراه پولکهای ته بند در یک قوطی درب دار بسته بندی شده و در کارتن چیده می شود . حمل و نقل این مواد بدون نیاز به مراقبت ویژه صورت می پذیرد و قابلیت انفجار ناگهانی خطرناک را در غیاب جرقه ندارد.

دستگیره قالب

معمولا هر قالب از دو یا سه قطعه گرافیتی ساخته می شود و طراحی دستگیره ها طوری است که با مکانیزم قفل شونده مخصوص (Toggle) قطعات گرافیت را طوری بهم فشرده کند که هنگام جوشکاری فرار مذاب غیر ممکن شود چند دستگیره استاندارد برای قالب های پر مصرف ساخته شده اما گاهی نیز برای کار های مخصوص دستگیره مخصوص باید طراحی نمود .

فندک

جهت شروع فرایند جوش همیشه باید از فندک مناسب استفاده کرد فندکی که جرقه را پرتاب کند.

کاردک تمیز کاری

کاردک های ویژه که پروفیل آن مطابق پروفیل مخزن انفجار قالب طراحی شده و جهت تمیز کاری قالب بعد از هر جوش مورد استفاده قرار می گیرد.

شاید مقاله « دستگاه RED » هم برای شما جذاب باشد!

پارامترهای تعیین قیمت و هزینه سیستم ارتینگ

معمولا نوع آرایش ، جنس الکترود ارت و مقاومت خاک منطقه مهمترین پارامترها در تعیین قیمت سیستم ارتینگ می باشد .

گستره ارائه خدمات و تامین قطعات

شرکت اسپاک در شهرستانها دارای نمایندگی فروش اقلام ارتینگ نمیباشد و خود راسا نسبت به فروش و نصب سیستم ارتینگ در شهرستانها اقدام می نماید.

ضوابط طراحی و نصب صاعقه گیر

طراحی و نصب سیستم ارتینگ میبایست مبتنی بر استاندارد IEC62305 باشد.

دوره های آموزشی ارتینگ

شرکت اسپاک در طول دوران حضور خود در مبحث سیستم ارتینگ اقدام به برگزاری سمینارهای آموزشی متععدی نموده است.

این سمینارها در برگیرنده ی صاعقه گیرهای پسیو و اکتیو ، سیستمهای ارتینگ و مبحث حفاظت تجهیزات الکترونیکی در برابر فراتاخت های ولتاژ (SURGE PROTECTION) بوده است.

این شرکت آمادگی برگزاری سمینارها و کلاسهای آموزشی از این دست را بنا به درخواست کارفرمایان محترم دارد.
